Havalandırma Kanalı
- Silo havalandırması için gerekli havalandırma alanı, depolanan ürüne ve havalandırma hızına göre hesaplanır.
- Yeterli havalandırma alanı için farklı biçimlerde havalandırma kanalları kullanılır.
- Havalandırma kanal genişliklerine göre, kanal yüksekliği farklılık gösterir.
- Havalandırma kanalları silo temel betonuna açılır.
- Havalandırma genişliğine göre, havalandırma ızgaraları altına destek ayaklar monte edilebilir.
- Havalandırma kanallarının üzeri, havalandırma ızgaraları ile örtülür.
- Havalandırma ızgara delikleri, depolanan tahıl özelliğine göre delikli veya panjur tip üretilir.

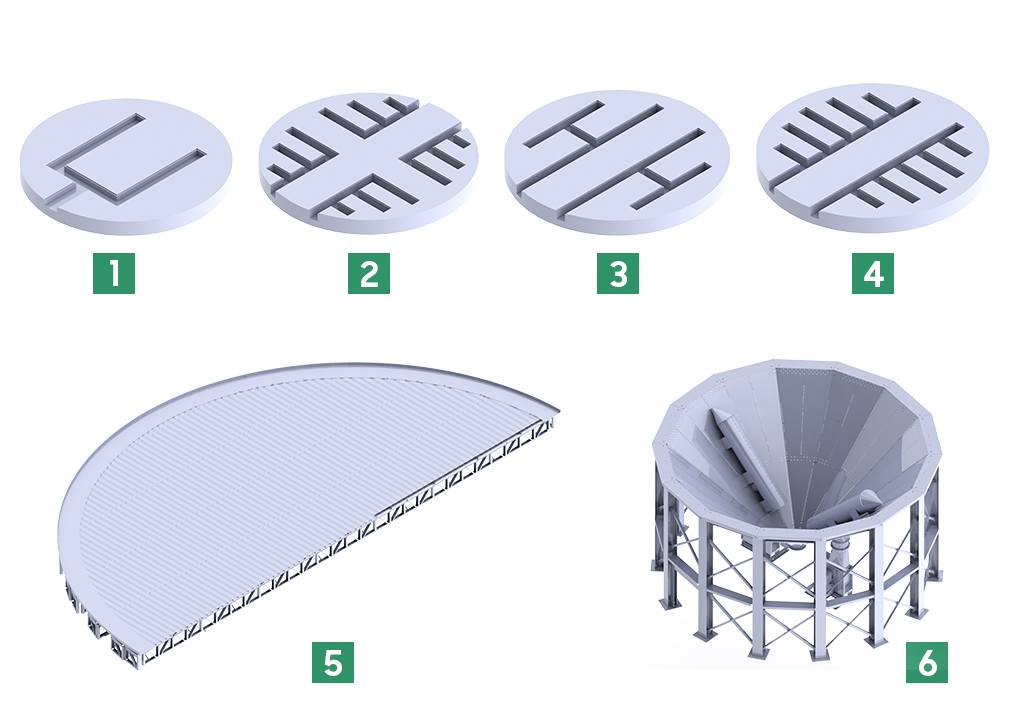

1) Y Model Havalandırma Kanalı
- Siloda depolanan tahılın, yeteri kadar havalandırılabilmesi için bir fan gerekiyorsa, Y tip havalandırma kanalı kullanılır.
- Genelde küçük çaplı, az katlı silolarda tercih edilir.
- Farklı kanal genişlik ve yüksekliklerinde uygulama yapılır.
2) H Model Havalandırma Kanalı
- Siloda depolanan tahılın, yeteri kadar havalandırılabilmesi için ikifan gerekiyorsa, H tip havalandırma kanalı kullanılır.
- Genelde küçük çaplı, az katlı silolarda tercih edilir.
- Farklı kanal genişlik ve yüksekliklerinde uygulama yapılır.
3) I Model Havalandırma Kanalı
- Siloda depolanan tahılın, yeteri kadar havalandırılabilmesi için iki ve daha fazla fana ihtiyaç duyuluyorsa, I tip havalandırma kanalı kullanılır.
- Ana koldan dağılan hava, yan kollara bölünerek, silo içinde eşit havalandırma sağlar.
- Ana havalandırma kolu fan sayısına göre değişiklik gösterir.
- Yan havalandırma kolu havalandırma alanına göre farklı sayılarda olabilir.
- Havalandırma kanal alanının fazla olması gereken silolarda tercih edilir.
- Farklı kanal genişlik ve yüksekliklerinde uygulama yapılır.
4) F Model Havalandırma Kanalı
- Siloda depolanan tahılın, yeteri kadar havalandırılabilmesi için dört adet fana ihtiyaç duyuluyorsa, F tip havalandırma kanalı kullanılır.
- Ana koldan dağılan hava, yan kollara bölünerek, silo içinde eşit havalandırma sağlar.
- Yan havalandırma kolu havalandırma alanına göre farklı sayılarda olabilir.
- Havalandırma kanal alanının fazla olması gereken silolarda tercih edilir.
- Farklı kanal genişlik ve yüksekliklerinde uygulama yapılır.
5) Full Havalandırma
- Siloda depolanan tahıl için, betona açılacak havalandırma kanal alanı, gerekil havalandırma alanını karşılamıyorsa, fullhavalandırma kullanılır.
- Fan sayısı, depolanacak ürün ve havalandırma hızına göre değişiklik gösterebilir.
- Havalandırma ızgara delikleri, depolanan tahıl özelliğine göre delikli veya panjur tip üretilir.
- Havalandırma ızgara altlarına destek ayakları monte edilir.
- Silo gövde sacının hizasında, silo temel betonunu içine veya silo gövde tarafına monte edilebilir.
- Silo gövde kısmına monte edildiğinde, havalandırmanın kapladığı hacim kadar, silo kapasitesi de azalacaktır.
6) Tüp Havalandırma
- Konik tabanlı siloların havalandırılmasında tercih edilir.
- Silindir şeklindeki delikli sacdan üretilen havalandırma tüpleri, silo koniği içine monte edilir.
- Silo konik uzunluğuna göre tüp uzunlukları değişkenlik gösterir.
- Depolanan tahıl özelliği ve havalandırma hızına göre gerekli havalandırma tüp sayısı belirlenir.
